Resumen de los detalles de construcción de salas limpias

La construcción de salas limpias es un proceso sistemático de ingeniería. Típicamente, dentro del gran espacio formado por el marco estructural principal de la construcción civil, se utilizan materiales decorativos adecuados para dividir y terminar el área según los requisitos técnicos, creando salas limpias que satisfacen diversas necesidades operativas. El control de contaminación dentro de las salas limpias requiere la colaboración entre sistemas especializados de climatización de purificación y sistemas automatizados de control. ¿Cuáles son los detalles específicos de la construcción de salas limpias? En esta edición, los editores de la empresa Zhongshan Kewate Electromecánica de Ingeniería de Salas Limpias compartirán una guía completa sobre los detalles de construcción de salas limpias que incluso personas ajenas al tema podrán entender fácilmente.

1. Filosofía de Diseño de Empresas de Ingeniería de Salas Limpias

• Apariencia Sencilla y Elegante

• Equipo Avanzado

• Crear un entorno experimental y de producción seguro, limpio, energéticamente eficiente y confortable

2. Requisitos Técnicos para Particiones de Paneles Sandwich de Chapa de Color en Ingeniería de Salas Limpias

Requisitos de Altura y de Nivel de Ruido :

• La altura vertical desde el techo de la sala limpia hasta el suelo es de 3 metros.

• El ruido dentro de la sala limpia debe ser ≤60 dB.

• Humedad relativa: 40 %–60 %, temperatura: 22 °C ± 3 °C. En verano, no debe superar el límite superior; en invierno, no debe caer por debajo del límite inferior.

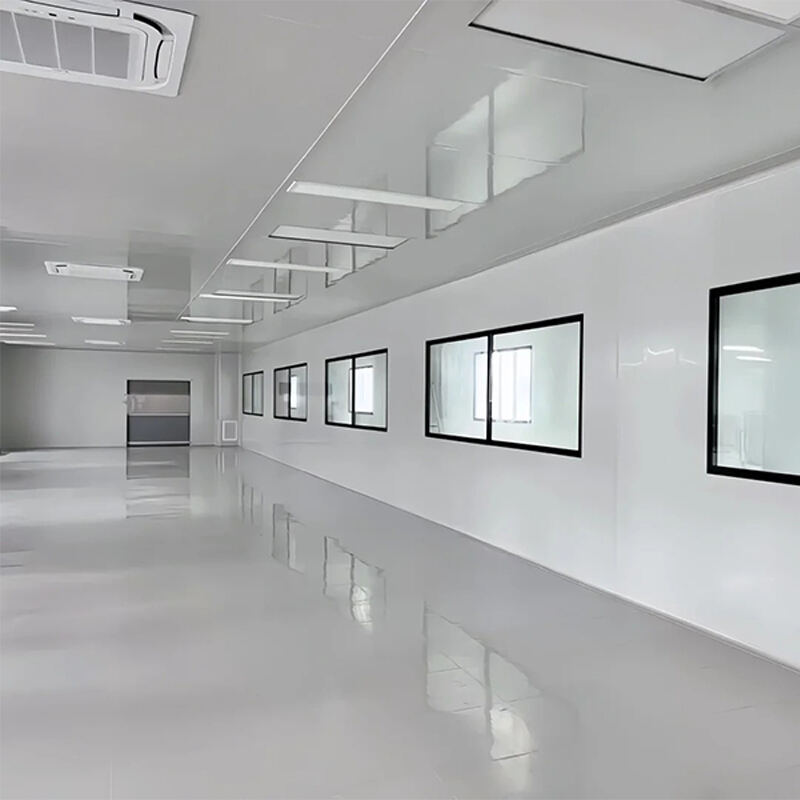

Paredes y techos de paneles de acero esmaltado :

• Las paredes divisorias dentro de la sala limpia están fabricadas con paneles sándwich compuestos de alta calidad revestidos por ambos lados, con ventanas de vidrio como complemento.

• Las particiones deben proporcionar aislamiento térmico, insonorización, resistencia a la corrosión, resistencia al fuego, y deben ser fáciles de limpiar y desinfectar.

• Las uniones entre las paredes de paneles de acero esmaltado y el suelo, así como entre las propias paredes de paneles de acero esmaltado, están tratadas con perfiles de aluminio arqueados recubiertos de resina epoxi, con un radio de curvatura de al menos 30 mm.

• Las juntas de los paneles de acero esmaltado deben estar selladas. Los selladores deben ser productos médicos importados que no emitan gases tóxicos volátiles.

• El recubrimiento superficial de los paneles de acero de color, los materiales de pulverización de resina epoxi en arco y los selladores de juntas deben poseer propiedades antiestáticas para evitar que partículas dañinas se adhieran a la superficie de la pared.

• Los paneles de acero de color deben ser probados antes de la instalación.

• Las paredes divisorias de los corredores utilizan ventanas de vidrio templado semi-altas con tratamiento de aluminio oxidado importado (doble acristalamiento con persianas ajustables de aluminio). El espesor del vidrio es de 8 mm, con el borde inferior a 1.100 mm del suelo.

• Las áreas divisorias utilizan vidrio templado arenado de 12 mm.

Proceso de Instalación de Paredes :

• Se instalan tornillos de expansión M6 cada 1.200 mm para fijar los perfiles de aluminio de los paneles de acero de color. La desviación horizontal de los perfiles de aluminio no debe exceder los ≥3 mm y no debe afectar la instalación de los paneles de acero de color.

• Los paneles de acero colorido se insertan verticalmente en los canales de aluminio. Durante la inserción, se debe coordinar la instalación de tuberías eléctricas, y las tuberías deben insertarse verticalmente en los paneles de acero colorido.

• El proceso de inserción debe mantener la planitud de los paneles de acero colorido, evitando abolladuras causadas por la instalación de tuberías eléctricas.

• Después de insertar los paneles de acero colorido en los canales de aluminio, se suspende del techo una escuadra en forma de L de 50 mm × 50 mm y se fija a los paneles de acero colorido con tornillos autorroscantes.

• La escuadra en forma de L debe soldarse con refuerzos diagonales de 45° para evitar el movimiento horizontal de los paneles de acero colorido instalados.

• Todas las juntas en la estructura de cerramiento (juntas, pasos de cables, penetraciones de tuberías, agujeros de clavos y bordes de las tapas de sellado para todas las aberturas) deben sellarse. Se debe dar alta prioridad a la estanqueidad de las juntas.

• Después de la instalación, todas las uniones deben tratarse con arcos para evitar esquinas muertas sanitarias.

Especificaciones de Pared :

• Espesor: 50 mm (panel de acero de color monocapa), ancho: 1.200 mm, longitud: personalizable según la altura de la habitación.

• Rendimiento de resistencia de la pared: Para un panel de pared de 5 metros de altura con una diferencia de presión de 40 Pa en ambos lados, la deflexión debe ser inferior a 2 mm/m.

• La placa compuesta de color es de 0,6 mm de espesor, con núcleo de tablero de magnesio vítreo de 50 mm y densidad de relleno superior a 110 kg/m³.

• El límite de resistencia al fuego de la pared debe ser superior a 1 hora, cumpliendo con el estándar GB50045-95 para paredes exteriores no portantes y paredes divisorias en corredores de edificios resistentes al fuego de primera clase.

• Tipo de techo: Techo continuo transitable con panel de acero de color de 50 mm de espesor con núcleo de tablero de magnesio vítreo. Capacidad de carga: superior a 150 kg/m².

• Los paneles se conectan mediante juntas machihembradas, con quillas ocultas en forma de "古". El espesor del panel de acero de color superficial es de 0,6 mm.

• Todas las esquinas entre paredes y techos, así como entre paredes, están conectadas mediante un arco fabricado con aleación de aluminio de 1,2 mm de espesor. El radio interior del arco es de 50 mm y el radio exterior es de 70 mm.

• Los perfiles y accesorios para esquinas utilizan perfiles electrolíticos con acabado color champán.

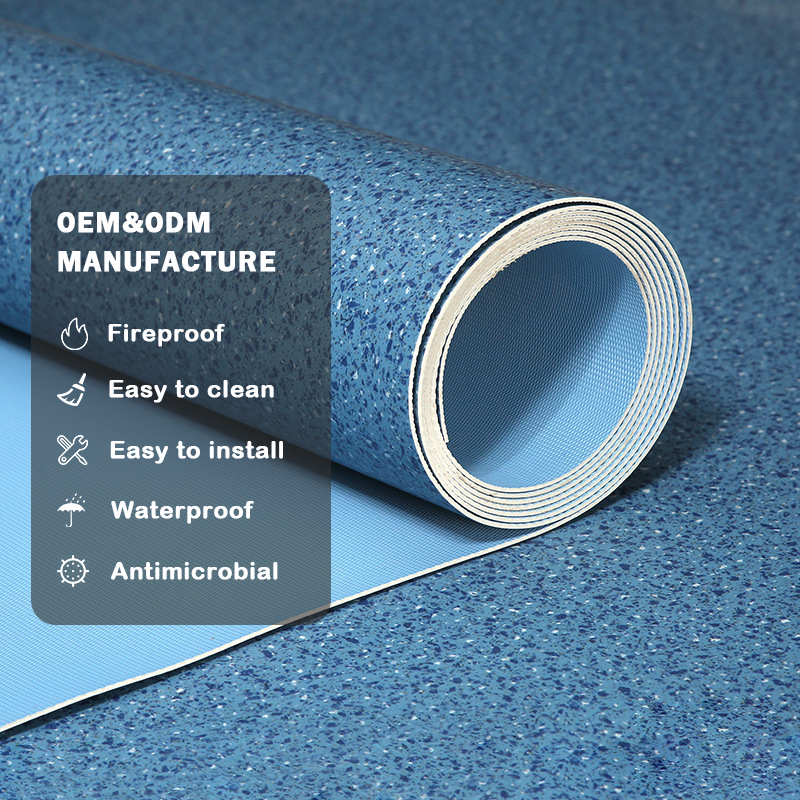

Suelo de goma PVC dedicado para salas limpias :

• Las salas limpias DNA utilizan un suelo de rollo PVC dedicado para salas limpias, con un espesor ≥2 mm.

• La unión entre el suelo y las paredes se trata con un arco de R≥50 mm.

• El suelo de goma PVC dedicado para salas limpias es seguro, no tóxico, resistente a la contaminación y a productos químicos, y fácil de limpiar.

• Las juntas del suelo de goma PVC se conectan sin juntas mediante varillas de soldadura específicas. El color será confirmado por el cliente después de que el adjudicatario acceda al lugar.

Paredes y columnas :

• Las paredes y particiones utilizan paneles sándwich de acero color magnesio vítreo, con un espesor de 50 mm y un espesor de chapa de acero de 0,6 mm.

• Los perfiles de aleación de aluminio ofrecen una excelente estética, facilidad de limpieza y construcción.

• El radio interior del arco es de 50 mm y el radio exterior del arco es de 70 mm. Los recortes y accesorios de esquina utilizan perfiles electropulidos de color champán.

Puertas y ventanas de acero :

1. Los marcos de puerta para paredes y aberturas de puertas (incluidos los montantes y recubrimientos) utilizan acero inoxidable cepillado (satén) 304 de =1 mm.

   • Cada puerta tiene no menos de tres bisagras de acero inoxidable.

   • La cantidad y especificaciones finales de puertas y ventanas se confirmarán después de que el licitador ganador ingrese al sitio y revise los planos de planta y condiciones en el lugar.

2. Paneles de puerta: de 50 mm de espesor, fabricados con láminas de acero electrogalvanizado de alta calidad de 0,6 mm, rellenos con tableros de magnesio vítreo totalmente adheridos a las láminas de acero para garantizar resistencia.

   • Equipado con 2 pasadores de seguridad de acero y 3 tiras de PVC.

   • El color del panel de puerta será confirmado por el cliente.

3. Marcos de puerta: marcos rectangulares con esquinas de conexión integradas, ensamblados a 45 grados, fabricados con perfiles de aleación de aluminio de alta calidad de 1,2 mm de espesor.

   • Las juntas de sellado EPDM están incrustadas en las ranuras de sellado.

4. Accesorios de ferretería: Cuerpos de cerradura de dos niveles de alta calidad ocultos, núcleos de cerradura de alta calidad, mangos arqueados resistentes al fuego de plástico técnico negro, placas de cobertura integradas y hojas fijas para puertas dobles con bulones ocultos integrados.

   • Las bisagras deben quedar al ras con las hojas de las puertas y los marcos después de la instalación para facilitar la limpieza.

5. Las puertas incluyen ventanas de visión redondeadas, con vidrio fijado mediante perfiles de presión de acero para vidrio.

   • Los perfiles para tiras de presión y accesorios de esquina utilizan acabado electroplateado color champán.

   • El vidrio de la ventana de visión debe ser vidrio de seguridad templado, con un espesor de no menos de 6 mm (consultar planos de diseño para dimensiones).

   • Las puertas están equipadas con dispositivos de cierre automático para garantizar un cierre automático y suave. Los materiales y colores deben armonizar con el cuerpo de la puerta.
